Hidraulinis solenoidinis vožtuvas
Hidraulinis solenoidinis vožtuvas yra solenoidinis krypties vožtuvas, naudojamas hidraulinėje sistemoje atidaryti, uždaryti arba pakeisti skysčio tekėjimo kryptį. Vožtuvas veikia su solenoidu, kuris yra elektros ritė, apvyniota aplink feromagnetinę šerdį jo centre. Vožtuvas susideda iš įvairių kamerų, dar vadinamų prievadais. Solenoidas naudojamas ritės slydimui vožtuve, angoms atidaryti arba uždaryti. Ritė yra cilindrinė dalis, kuri atlieka vožtuvo funkciją blokuodama arba leisdama skysčiui tekėti per šias angas, priklausomai nuo jo padėties.
produkto pristatymas
Kompanijos profilis
Automobilių solenoidiniai vožtuvai ir jutikliai yra mūsų įmonės produktai. Tuo pačiu metu mūsų įmonė taip pat yra profesionali gamintoja, kurios specializacija yra solenoidinių vožtuvų ritės ir specialūs solenoidiniai vožtuvai bei kiti automatizavimo pagalbiniai komponentai. Dauguma mūsų gaminių yra naudojami pneumatinių, hidraulinių ir kitų automatikos valdymo komponentų pramonėje. Šiuo metu mūsų gaminius naudoja daugelis tarptautiniu mastu žinomų prekių ženklų, o klientai jais labai pasitiki.
kodėl rinktis mus
Pažangi įranga
Flying Bull (Ningbo) Electronic Technology Co., Ltd. turi puikią komandą, turinčią daugiau nei 20 metų patirtį projektuojant ir kuriant, daugiausia dėmesio skiriant automatinio solenoidinio vožtuvo ir jutiklio, inžinerinių mašinų solenoidinio vožtuvo ir jutiklio projektavimui, kūrimui ir gamybai.
Turtinga patirtis
Įmonė laikosi verslo filosofijos „ekspertinė kokybė, pasaulinis pasitikėjimas“ ir verslo tikslo „siekti kokybės, nesibaigiančio“.
Aukštos kokybės
Kokybė visada yra mūsų „Flying Bull“ nekintanti koncepcija. Bendrovė įkūrė tyrimų ir plėtros centrą, matavimų kambarį, laboratoriją ir cheminės analizės kabinetą, kasmet pristato daugybę aukštųjų technologijų produktų.
Profesionali komanda
Bendrovė turi stiprius MTEP pajėgumus, kad padėtų gerą pagrindą naujų produktų kūrimui ir bendradarbiavimui klientams. Pirmos klasės talentai, pažangi įranga, griežta kokybės kontrolės sistema, mokslinis valdymas, puikus aptarnavimas ir stiprūs MTTP pajėgumai – dirbkime kartu, kad taptume pramonės pionieriais ir laimėtume neribotą ateitį.
Pakeistas BOSCH solenoidinis vožtuvas
Pagrindinė dozatoriaus 0928400568 funkcija yra tiksliai valdyti suslėgto kuro kiekį, patenkantį į siurblį, kai variklis veikia, atsižvelgiant į skirtumą tarp purkštuko kuro įpurškimo greičio, apskaičiuoto ECU (elektroninio valdymo bloko) ir srovės. ir tikslinį bėgių slėgį.
Ekskavatoriaus solenoidinis vožtuvas
SV08-30 produktai plačiai naudojami plieno, metalurgijos, naftos chemijos, aviacijos, laivų statybos, anglies, cemento, elektros energijos, automobilių, inžinerinių mašinų, maisto, miškininkystės, tekstilės, odos, popieriaus ir kitose pramonės šakose.
Pakeistas Hydraforce solenoidinis vožtuvas
„Hydraforce“ solenoidinio vožtuvo pakeistas DF10-05 normalus atidarymo slėgis yra 1,6 baro, o kiti atidarymo slėgiai taip pat gali būti pritaikyti gamybai, pvz., 2,6 baro ir 4 barų.

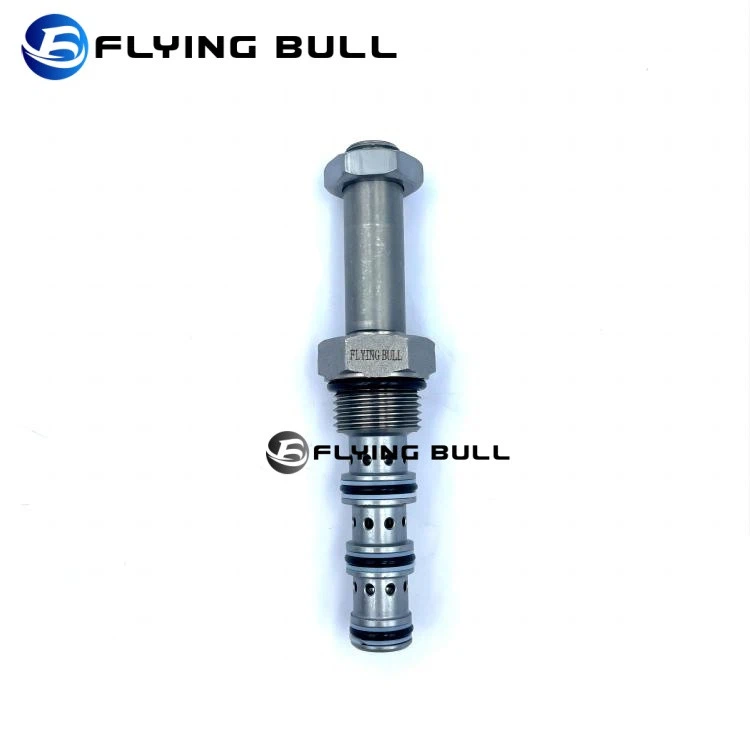

Hidraulinis srieginis kasetinis vožtuvas
Hidraulinis sriegiuotas kasetinis vožtuvas yra daugiafunkcis sudėtinis vožtuvas, kurio pagrindiniai kasetės vožtuvo komponentai (ritė, įvorė, spyruoklė ir sandarinimo žiedas) yra įkišti į specialiai suprojektuotą ir apdorotą vožtuvo korpusą, turi dangtelį ir valdymo vožtuvą.
Kasetiniai vožtuvai dažniausiai įjungiami ir išjungiami rankiniu būdu arba elektra. Rankinis režimas paprastai naudoja darbo jėgą, hidraulinę, pneumatinę ir kitas jėgas, kad būtų galima varyti kotą ir ritę.
Pakeistas XCMG solenoidinis vožtuvas
Kryptinis valdymo vožtuvas. Jis puikiai tinka naudoti specializuotose žemo slėgio pilotinėse sistemose arba galios perjungimo transmisijos valdymui. Ritė yra neatskiriama vožtuvo dalis ir nėra tinkama eksploatuoti.
Hidraulinės kasetės solenoidinis vožtuvas
Hidraulinės kasetės solenoidinis vožtuvas SV10-41 Statybinės technikos dalys. Gavus uždaryti komandą iš paleidimo jungiklio, krautuvo transmisijos solenoidinis vožtuvas turi atjungti maitinimą nuo jo ritės.
New Holland korpuso solenoidinis vožtuvas
NEW HOLLAND/CASE IH solenoidinis vožtuvas 87472229. Kai krautuvo transmisijos uždarymo solenoidinis vožtuvas uždaromas paleidimo jungikliu, elektros tiekimas į solenoido ritę turi būti nutrauktas, kad vožtuvo plokštė uždarytų alyvos grandinę per spyruoklės jėgą , tokiu būdu efektyviai išjungiant variklį.
Rotacinis solenoidinis vožtuvas
Požeminė aplinka iš prigimties yra pavojinga, joje yra sprogių dujų mišinių, įskaitant metaną ir anglies dulkes. Vadinasi, solenoidinis vožtuvas 206-60-51132 turi būti atsparus sprogimui, sudarydamas barjerą nuo bet kokio galimo vidinio sprogimo, kuris neprasiskverbtų į aplinką.
Kas yra hidraulinis solenoidinis vožtuvas
Hidraulinis solenoidinis vožtuvas yra solenoidinis krypties vožtuvas, naudojamas hidraulinėje sistemoje atidaryti, uždaryti arba pakeisti skysčio tekėjimo kryptį. Vožtuvas veikia su solenoidu, kuris yra elektros ritė, apvyniota aplink feromagnetinę šerdį jo centre. Vožtuvas susideda iš įvairių kamerų, dar vadinamų prievadais. Solenoidas naudojamas ritės slydimui vožtuve, angoms atidaryti arba uždaryti. Ritė yra cilindrinė dalis, kuri atlieka vožtuvo funkciją blokuodama arba leisdama skysčiui tekėti per šias angas, priklausomai nuo jo padėties.
Hidraulinio solenoidinio vožtuvo pranašumai
Greitai ir efektyviai
Įjungus maitinimą, vožtuvas paprastai reaguoja labai greitai. Atminkite, kad solenoidiniam vožtuvui sureaguoti reikia tik kelių milisekundžių, o pilotinis vožtuvas gali sureaguoti per keliasdešimt milisekundžių.
Energijos taupymas
Gerai suprojektuotas rankinis hidraulinis solenoidinis vožtuvas sunaudoja labai mažai energijos, todėl gali sutaupyti daug energijos. Įjungus maitinimą, vožtuvo padėtis persijungia automatiškai ir jai palaikyti nereikia papildomos elektros energijos.
Lengva nuotėkio kontrolė
Vidinis ir išorinis nuotėkis dažnai kenkia vožtuvo saugai ir efektyvumui. Kituose vožtuvuose vožtuvo kotas valdomas elektriniu arba pneumatiniu būdu, todėl dinaminiai sandarikliai gali nutekėti.
Paprasta ir lengva naudoti
Vožtuvo konstrukcija labai paprasta, ją lengva montuoti ir prižiūrėti. Palyginti su kitais reguliavimo vožtuvais, jie taip pat yra palyginti pigūs.
Mažai priežiūros
Kadangi hidrauliniai solenoidiniai vožtuvai turi mažai judančių dalių, mažai tikėtina, kad jie suges, todėl jiems nereikia daug priežiūros. Šis paprastas dizainas reiškia, kad galite juos labai lengvai suremontuoti ir išvalyti, taip sumažinant prastovos laiką.
Hidraulinio solenoidinio vožtuvo tipas
Tiesioginio veikimo solenoidiniai vožtuvai
Tiesioginio veikimo hidrauliniame solenoidiniame vožtuve solenoidas tiesiogiai atidaro arba uždaro vožtuvą. Kai elektra teka per solenoido ritę, ji sukuria magnetinį lauką, kuris judina stūmoklį, taip atidarydamas arba uždarydamas vožtuvą. Tiesioginio veikimo solenoidiniai vožtuvai yra patikimi ir greitai veikiantys, tačiau jie paprastai apsiriboja mažesniu srautu dėl galios, reikalingos stūmokliui nukreipti tiesiai prieš hidraulinį slėgį.
Pilotiniu būdu valdomi solenoidiniai vožtuvai
Kita vertus, pilotu valdomi solenoidiniai vožtuvai naudoja hidraulinio slėgio skirtumą vožtuvui atidaryti arba uždaryti. Juose yra mažas pilotinis vožtuvas, valdomas solenoidu, kuris vėliau valdo pagrindinį vožtuvą. Pilotiniai vožtuvai yra veiksmingi didesniems srautams, tačiau yra lėtesni ir sudėtingesni nei tiesioginio veikimo vožtuvai.
Hibridiniai solenoidiniai vožtuvai
Taip pat yra hibridinių solenoidinių vožtuvų, kurie sujungia tiesioginio veikimo ir pilotuojamų solenoidinių vožtuvų principus, išnaudodami abiejų tipų pranašumus. Jie gali atlaikyti didesnį srautą ir greitai reaguoti.
Hidraulinio solenoidinio vožtuvo veikimo principas
Hidraulinio solenoidinio vožtuvo veikimo principas yra sutelktas į pagrindinę elektromagnetizmo koncepciją. Kai elektra praeina per solenoido ritę, ji sukuria magnetinį lauką. Tada šis magnetinis laukas judina feromagnetinį stūmoklį, esantį ritėje, taip atidarydamas arba uždarydamas vožtuvą.
Kai įjungiama elektros srovė į solenoidą, dėl magnetinio lauko stūmoklis pajuda ir atidaromas vožtuvas. Ir atvirkščiai, išjungus srovę, magnetinis laukas žlunga, o spyruoklė priverčia stūmoklį grįžti į pradinę padėtį, uždarant vožtuvą. Dėl šios galimybės greitai perjungti vožtuvo būseną iš atviro į uždarą, tiesiog įvedant arba pašalinant elektros srovę, šie vožtuvai yra toks efektyvus valdymo įtaisas hidraulinėje sistemoje.
Vienas iš svarbiausių hidraulinio solenoidinio vožtuvo veikimo aspektų yra slėgio balansas. Kad vožtuvas tinkamai veiktų, turi būti pusiausvyra tarp vožtuvą veikiančio hidraulinio slėgio ir solenoido bei spyruoklės veikiančios jėgos. Būtent dėl to solenoido specifikacijos, tokios kaip įtampa ir srovė, taip pat hidraulinės sistemos slėgis, yra esminiai parametrai renkantis tinkamą vožtuvą.
Hidraulinių solenoidinių vožtuvų pritaikymas
Dėl savo universalumo ir funkcionalumo hidrauliniai solenoidiniai vožtuvai yra neatsiejami komponentai daugelyje pramonės šakų. Jie atlieka pagrindinį vaidmenį pramoninėje automatizacijoje, užtikrindami tikslų skysčio galios valdymą daugelyje programų.
Gamyba ir pramoniniai pritaikymai
Hidrauliniai solenoidiniai vožtuvai dažnai naudojami automatizuotose surinkimo linijose ir procesų valdymo sistemose. Jie palengvina mašinų ir įrangos valdymą, įgalina automatines start-stop funkcijas ir reguliuoja skysčio srautą. Toks naudojimas yra labai svarbus tokiose pramonės šakose kaip maisto perdirbimas, tekstilė ir farmacijos gamyba.
Automobilių pramonė
Hidrauliniai solenoidiniai vožtuvai yra neatsiejami nuo automatinės pavarų dėžės ir vairo stiprintuvo sistemų. Jie reguliuoja skysčio srautą, taip valdydami pavarų perjungimą ir vairavimo mechanizmus. Panašiai stabdžių sistemose jie padeda moduliuoti hidraulinį slėgį, padidindami saugumą ir patikimumą.
Hidraulinių solenoidinių vožtuvų taikymas automobilių pramonėje
Transporto priemonių gamybos srityje hidrauliniai solenoidiniai vožtuvai atlieka labai svarbų vaidmenį valdant sudėtingą hidraulinių sistemų tinklą, sudarantį automobilį. Jie veikia kaip patikimi skirstomieji įrenginiai, sklandžiai perjungiantys tarp skirtingų būsenų, kad palengvintų įvairių transporto priemonių sistemų, pvz., transmisijos, vairavimo ir stabdymo, veikimą. Pavyzdžiui, jie padeda sklandžiai veikti prabangių automobilių kabrioleto stogo mechanizmą, tiksliai valdydami hidraulinio skysčio srautą ir slėgį. Panašiai jie reguliuoja sunkiasvorių transporto priemonių hidraulines pakabos sistemas, užtikrinančias sklandų ir stabilų važiavimą.
ŠVOK
Kitas svarbus hidraulinių solenoidinių vožtuvų pritaikymas yra šildymo, vėdinimo ir oro kondicionavimo (ŠVOK) sistemose. Čia jie kontroliuoja šaltnešio srautą ir taip įtakoja aušinimo arba šildymo procesą. Tai užtikrina optimalią patalpų klimato kontrolę ir energijos vartojimo efektyvumą.
Medicinos
Šių vožtuvų nepaliesta medicinos įrangos sritis. Jie patenka į tokius įrenginius kaip dializės aparatai ir ventiliatoriai, kur svarbiausia yra tiksli skysčių kontrolė.
Hidraulinis solenoidinis vožtuvas turi sandarią ertmę, užsandarintą su angomis įvairiose padėtyse, kiekvienas tarpas susieja su įvairiais alyvos piltuvėliais. Stūmoklis yra tarp nepralaidus ir du solenoidai abiejose stūmoklio pusėse. Kai įkraunama viena iš solenoidų kilpų, vožtuvas pasislinks į panašią pusę. Žodžiu, slėgio valdomo solenoido kūrimas yra būdas pradėti arba uždaryti skirtingas alyvos išleidimo angas.
Tuo tarpu alyvos tiekimo tarpas yra nuolat atviras, vandens varoma alyva patenka į išskirtinius alyvos vamzdžius, o alyvos įtempimas naudojamas alyvos kameros cilindrui, padėties pavaros padėties stulpui, kuris varo mechaninį įtaisą, stumti.
Hidraulinis vožtuvas iš esmės valdo mašiną valdydamas solenoido įjungimo ir išjungimo valdymą. Hidraulinių solenoidinių vožtuvų rėmuose komponentas, naudojamas hidraulinio karkaso darbiniam svoriui, skysčio srauto dydžiui ir skysčio guoliams valdyti ir modifikuoti, vadinamas slėgio valdomu valdymo vožtuvu. Vandeniu varomi valdymo vožtuvai yra hidraulinių solenoidinių karkasų galios komponentai, valdantys slėgiu varomų oficialių komponentų įjungimą, išjungimą, kryptingą judėjimą ir keičiantys vandeniu varomos karkaso judėjimo tempą bei suteikiantys sukimo momentą valdydami ir modifikuodami svorį, srautą, vandeniu varomų darbinių skysčių antraštės.
Hidrauliniai solenoidiniai vožtuvai Sujungimo schemos vadovas
Hidrauliniai solenoidiniai vožtuvai atlieka svarbų vaidmenį kontroliuojant hidraulinių skysčių srautą įvairiose pramonės srityse. Tai elektromechaniškai valdomi vožtuvai, valdantys hidraulinio skysčio kryptį, srautą ir slėgį. Norint tinkamai prijungti ir sumontuoti hidraulinį solenoidinį vožtuvą, būtina suprasti jo laidų schemą.
1. Pagrindinių komponentų supratimas:Prieš pasinerdami į laidų schemą, svarbu susipažinti su pagrindiniais hidraulinio solenoidinio vožtuvo komponentais. Tai apima solenoido ritę, stūmoklį, vožtuvo korpusą ir skysčio srauto prievadus. Solenoido ritė yra elektromagnetas, kuris judina stūmoklį, kad atidarytų arba uždarytų vožtuvo angas.
2. Sujungimo schemos aiškinimas:Hidraulinio solenoidinio vožtuvo laidų schemą paprastai sudaro simboliai ir linijos, žyminčios skirtingas elektros jungtis. Tai rodo, kaip solenoido ritė ir kiti komponentai yra prijungti prie maitinimo šaltinių, įžeminimo ir valdymo jungiklių. Diagramoje taip pat nurodoma skysčio srauto kryptis ir vožtuvų angų padėtis.
Maitinimo jungtys:Sujungimo schemoje bus nurodytos solenoido ritės maitinimo jungtys. Tai apima teigiamus ir neigiamus maitinimo šaltinio gnybtus, paprastai nuolatinę įtampą.
Įžeminimo jungtis:Diagramoje bus parodyta solenoido ritės įžeminimo jungtis. Tai užtikrina pilną elektros srovės tekėjimo grandinę.
Valdymo jungikliai:Jei solenoidinis vožtuvas valdomas jungikliais ar kitais elektros prietaisais, laidų schemoje bus pavaizduotos valdymo jungiklių ir solenoido ritės jungtys. Tai leidžia rankiniu būdu arba automatiškai valdyti vožtuvą.
Skysčio srauto kryptis:Diagrama parodys skysčio srauto per vožtuvą kryptį. Tai padeda suprasti, kaip vožtuvas elgsis, kai jis bus įjungtas arba išjungtas.
Vožtuvo angos padėtis:Diagramoje gali būti simbolių arba etikečių, nurodančių skirtingas vožtuvų angų padėtis. Tai padeda suprasti vožtuvo funkcionalumą ir jo numatytą naudojimą konkrečiose hidraulinėse grandinėse.
Hidraulinio solenoidinio vožtuvo konstrukcija yra sudėtinga ir pritaikyta tiksliai kontroliuoti skysčio srautą. Šio tipo vožtuvuose integruoti elektriniai ir mechaniniai komponentai, reguliuojantys hidraulinio skysčio kryptį, slėgį ir srauto greitį sistemoje. Jo konstrukcijoje svarbiausia yra solenoidai-elektromagnetinės ritės, kurios, įjungtos, sukuria magnetinį lauką, galintį perkelti vožtuvo stūmoklį arba armatūrą. Sąveika tarp srovės intensyvumo ritėje ir spyruoklės jėgos lemia stūmoklio padėtį.
Solenoidiniame vožtuve kruopščiai apdirbti kanalai valdo hidraulinio skysčio judėjimo kelią. Įrenginyje yra ritės, kurios slysdamos blokuoja arba atidaro šiuos kanalus; jų judėjimą diktuoja solenoidinis veikimas, atsirandantis dėl valdymo sistemos siunčiamų elektrinių signalų. Kiekvienas dizaino variantas atitinka specifinius funkcinius reikalavimus – nesvarbu, ar tai būtų paprastos įjungimo/išjungimo užduotys, ar sudėtingas krypties valdymas, reikalingas įvairiose programose.
Medžiagos hidrauliniams solenoidiniams vožtuvams konstruoti parenkamos atsižvelgiant į tokias savybes kaip stiprumas, ilgaamžiškumas ir atsparumas korozijai. Dažniausiai naudojamos medžiagos yra nerūdijantis plienas, žalvaris ir termoplastikas. Sandarinimo komponentai taip pat atlieka esminį vaidmenį; jie turi užtikrinti sandarų veikimą esant aukštam slėgiui, kartu prisitaikydami prie kintančios temperatūros.
Be to, į konstrukcijas gali būti įtrauktos atleidžiamosios konstrukcijos, pvz., įpjovos ar grioveliai, kad būtų galima valdyti slėgio viršįtampius ir išvengti žalos staigių srauto poslinkių metu. Gaminant šiuos vožtuvus labai svarbu sutelkti dėmesį į tikslius leistinus nuokrypius dėl jų sandarumo reikalavimų, kurių tikimasi siekiant patikimo veikimo.
Kaip prižiūrėti hidraulinį solenoidinį vožtuvą
Paruošimas
Pirmiausia įsitikinkite, kad hidraulinis solenoidinis vožtuvas yra išjungtas, kad išvengtumėte atsitiktinio paleidimo. Tada atleiskite slėgį hidrauliniame solenoidiniame vožtuve, kad įsitikintumėte, jog sistema yra statiška. Taip galite ne tik apsaugoti įrangą, bet ir užtikrinti asmeninį saugumą. Tada paruoškite reikiamus įrankius ir medžiagas. Įrankiai yra veržliarakčiai, atsuktuvai, valymo šepečiai ir kt.; medžiagos yra plovikliai, tepalai, sandarikliai ir kt. Įrankiai ir medžiagos turi būti sukomplektuoti, kad
galite būti ramūs valydami ir prižiūrėdami.
Hidraulinio solenoidinio vožtuvo valymas
Valydami hidraulinį solenoidinį vožtuvą 4V320-08, turite būti atsargūs ir kruopštūs. Pirmiausia nuvalykite hidraulinio solenoidinio vožtuvo korpusą plovikliu, kad pašalintumėte dulkes ir alyvą nuo paviršiaus. Tada atidarykite hidraulinį solenoidinį vožtuvą ir išvalykite vidinę vožtuvo šerdį, vožtuvo lizdą ir oro kelią. Būkite atsargūs, kad valymo priemonė nepatektų į solenoido ritę, kad nesugadintumėte. Jei nustatoma, kad vožtuvo šerdis arba vožtuvo lizdas yra susidėvėjęs, jį reikia laiku pakeisti.
Patikrinkite solenoido ritę
Patikrinkite solenoido ritę, kad įsitikintumėte, jog ji nepažeista. Išmatuokite ritės varžos vertę, kad pamatytumėte, ar ji atitinka nurodytą vertę. Jei ritė pažeista arba varža neatitinka reikalavimų, ją reikia laiku pakeisti. Ritė yra hidraulinio solenoidinio vožtuvo šerdis, todėl ją reikia tinkamai prižiūrėti.
Tepimas ir sandarinimas
Išvalę vožtuvo šerdį ir vožtuvo lizdą patepkite tinkamu kiekiu tepalinės alyvos, kad užtikrintumėte sklandų judėjimą. Tada patikrinkite, ar sandarinimo žiedas nepažeistas, ir, jei reikia, pakeiskite jį nauju, kad užtikrintumėte sandarinimo efektyvumą. Tepimas ir sandarinimas yra pagrindiniai žingsniai, užtikrinantys normalų hidraulinio solenoidinio vožtuvo veikimą.
Perrinkimas
Surenkant hidraulinį solenoidinį vožtuvą 4V320-08, jis turi būti sumontuotas originalia tvarka ir padėtyje. Priverždami varžtus būkite atsargūs ir nepriveržkite per daug, kad nepažeistumėte hidraulinio solenoidinio vožtuvo arba sandarinimo žiedo. Po surinkimo. patikrinkite, ar hidraulinis solenoidinis vožtuvas yra tvirtai sumontuotas ir ar teisinga jungtis.
Testavimas ir derinimas
Galiausiai patikrinkite hidraulinio solenoidinio vožtuvo veikimą. Įjunkite maitinimą, stebėkite, ar hidraulinis solenoidinis vožtuvas juda normaliai, ir klausykite nenormalių garsų. Jei viskas normalu, galite vėl prisijungti prie sistemos. Jei aptinkate kokių nors problemų, turite jas laiku pašalinti, kad hidraulinis solenoidinis vožtuvas veiktų normaliai.
